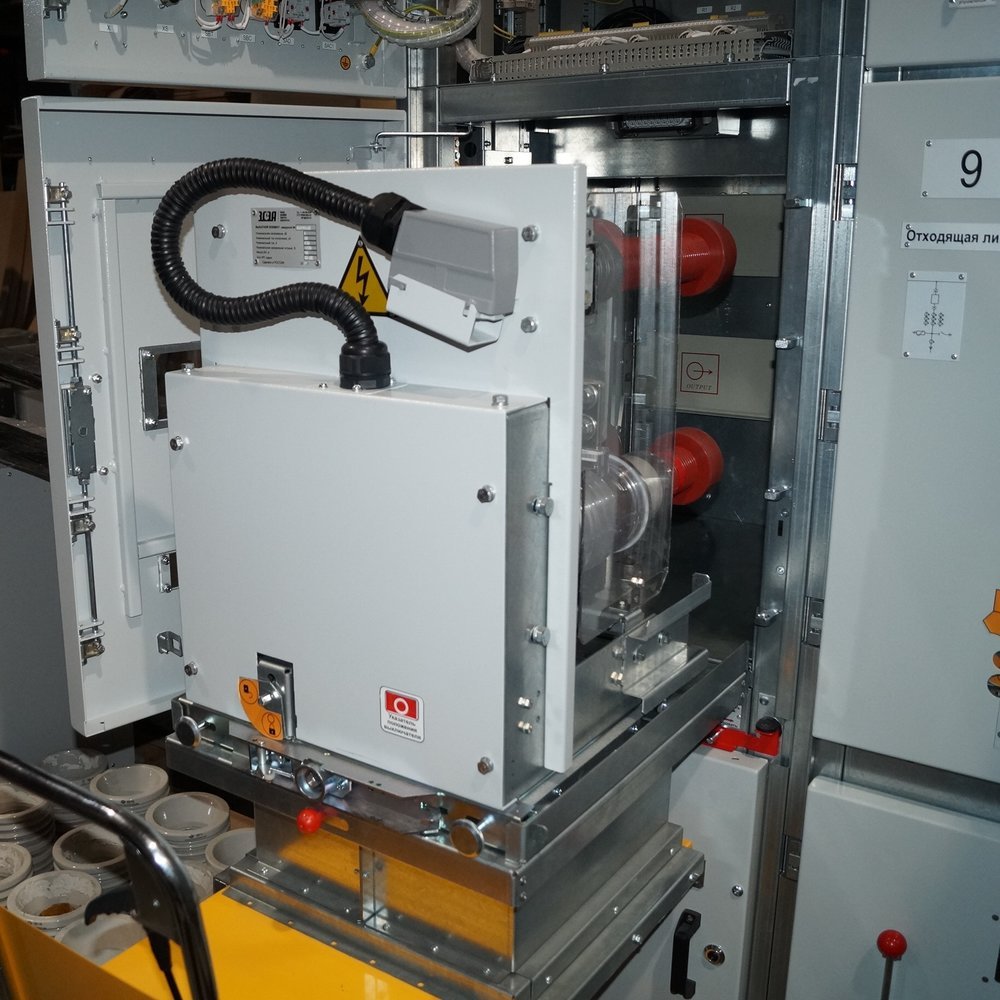

Выкатной элемент КРУ серии КА-10С (одностороннего и двухстороннего обслуживания)

Выкатные элементы камер КА-10С представляют собой жесткие каркасные конструкции на роликах, на которых устанавливаются различные аппараты в зависимости от типа (выключатели высоковольтные, предохранители, разрядники, шинные разъединители).

Часть выкатного элемента, на которой расположена аппаратура схемы главных цепей, в камере имеет два фиксированных положения: рабочее и контрольное.
В рабочем положении главные и вспомогательные цепи замкнуты.

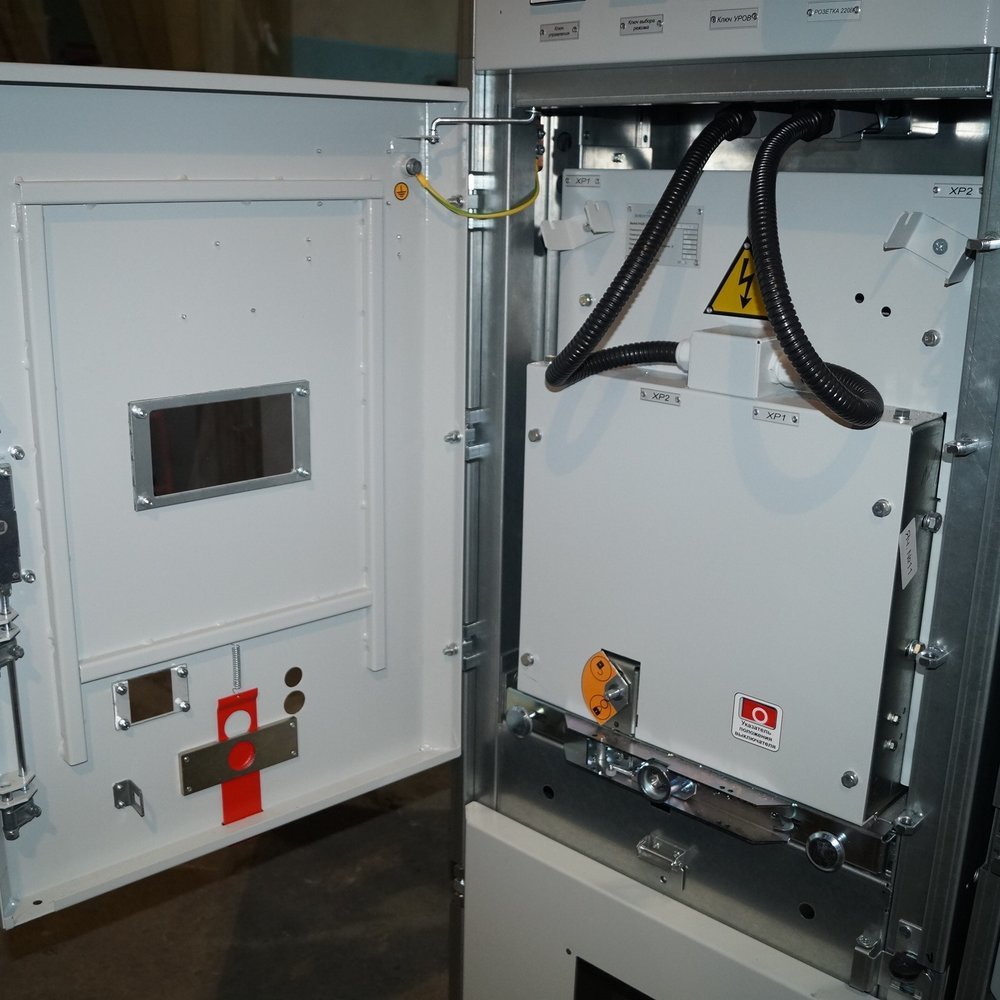

В контрольном положении выкатной элемент находится в корпусе шкафа, главные цепи при этом разомкнуты, ножи и розетки разъемных контактных соединений находятся на безопасном (в отношении электрического пробоя) расстоянии друг от друга. Вспомогательные цепи при этом замкнуты, разъем вспомогательных цепей находится в сочлененном состоянии (возможно расчленение разъема в случае необходимости).

Для сервисного обслуживания и технического осмотра выкатной элемент выводят в ремонтное положение на специальную сервисную тележку.

Вкатывание выкатного элемента в шкаф (в контрольное положение) осуществляется вручную. Вращение рукоятки по часовой стрелке соответствует вкату, против часовой - выкату.

Для обеспечения электрического контакта (заземления) выкатного элемента с корпусом шкафа на выдвижном элементе имеется шина заземления, которая своей поверхностью скользит по шине, установленной на дне отсека выкатного элемента.
